Opis prednapregnutog betona:
Prednapregnuta betonska niti (PC Strand). Proizvodi su uglavnom za upotrebu armiranih prednapregnutih betonskih konstrukcija. Kao što su mostovi velikog raspona na željeznicama i autoputevima, grede nadzemnih dizalica, projekti za sidrenje na kamenom tlu, višespratne industrijske zgrade, stadioni, rudnici uglja, itd. Standardi proizvoda: GB/T5224, ASTMA416, BS5896, JISG3536, EN ISO10938 ili drugim posebnim potrebnim standardima.

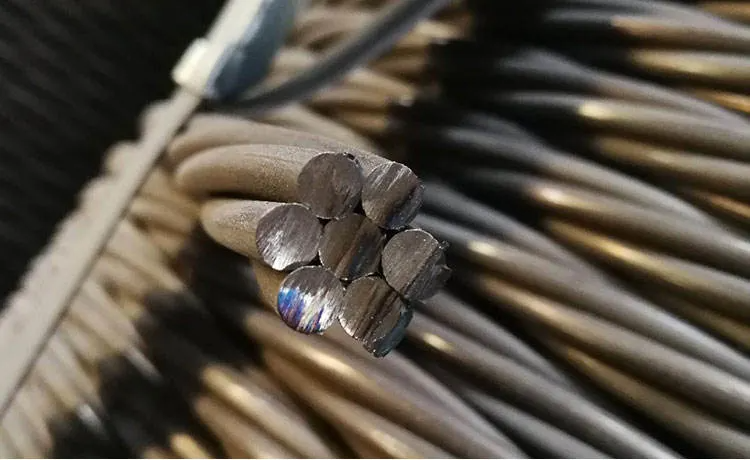

1x7 prednapregnuta čelična niti, niska relaksacija, prednapregnuta čelična žica se sastoji od 7 žica, ima karakteristike visoke vlačne čvrstoće i vrlo niske relaksacije, zbog čega može dobro zamijeniti tradicionalnu deformiranu čeličnu šipku i uštedjeti mnogo čeličnog materijala. U međuvremenu, omogućava betonsku konstrukciju dugog raspona.
Visoka vlačna čvrstoća, mala relaksacija, stabilan modul elastičnosti, rasterećena, čvrsta veza sa betonom, niska naprezanja, stabilna konstrukcija, dobra kombinacija sa čeličnim armiranim betonom; ušteda materijala, smanjenje izobličenja i težine konstrukcije, povećanje otpornosti na habanje, otpornost na vodu, krutost.
Karakteristike prednapregnutog betona:
1. PC čelične niti koje isporučujemo u skladu su sa tehničkim standardima kao što su GB/T 5223, GB/T 5224, ASTM A-416, BS 5896, JIS G3536, ili standardima o kojima se međusobno slažu kupac i mi.
2. PC pramenovi su također dostupni u različitim oblicima za primjenu prethodnog ili naknadnog zatezanja u običnim ili pocinčanim materijalima u rasponu od 3 žice, 7 žica, 19 žica i kompaktnih konstrukcija.
3. Standard: GB/T5224, ASTMA416, BS5896, JISG3536, ISO6934 & EN10138
SpecifikacijaPrednapregnuta betonska traka
(ASTM A416)
| Ocjena | Nominalno Dia. (mm) | Tolerancija (mm) | Nominalno odjeljak području （m㎡） | Mass per 1000m (kg/1000m) | Minimum Breaking opterećenje | Min. opterećenje na 1% Produžetak (KN) | L{0}} Veći ili jednak 610 mm (%) | Relaksacija na 1000 h (početno opterećenje do 70% nominalnog maksimalnog opterećenja) (r/%) | |
250 [1725] | 9.5 | ±0.40 | 51.6 | 405 | 89 | 80.1 | 3.5 | 2.5 | 3.5 |
| 11.1 | 69.7 | 548 | 120.1 | 108.1 | |||||
| 12.7 | 92.9 | 730 | 160.1 | 144.1 | |||||
| 15.2 | 139.4 | 1094 | 240.2 | 216.2 | |||||
270 [1860] | 9.53 | +0.65 -0.15 | 54.84 | 432 | 102.3 | 92.1 | |||
| 11.11 | 74.19 | 582 | 137.9 | 124.1 | |||||
| 12.7 | 98.71 | 775 | 193.7 | 165.1 | |||||
| 15.24 | 140 | 1102 | 260.7 | 234.6 | |||||
| Struktura | Nominalno Dia. (mm) | Tolerancija (mm) | Coss odjeljak području (Sn/m㎡) | Re. masa per 1000m (kg/1000m) | Fm{0}}.2/KN Zatezna snagu ne manje nego (MPa) | Fp{0}}.2/KN Prinos snagu ne manje nego (MPa) | (L{0}} veće od ili jednako 500 mm) Agt Izduženje pri maksimalnom opterećenju Ne manje od （%） | Početno opterećenje do % od nominalne maks od (%) | Opuštanje u 1000h (r%) |
| 1X2 | 8 | +0.25 -0.10 | 25.1 | 197 | 1470 1570 1720 1860 1960 | 1320 1410 1550 1670 1760 | 3.5 | 60 70 80 | 1.0 2.5 4.5 |
| 10 | 39.3 | 309 | |||||||
| 12 | 56.5 | 444 | |||||||
| 1x3 | 8.6 | +0.20 -0.10 | 37.3 | 296 | |||||
| 10.8 | 58.9 | 462 | |||||||
| 12.9 | 84.8 | 666 | |||||||
| 1X7 | 9.5 | +0.30 -0.15 | 54.8 | 430 | 1720 1860 1960 | 1550 1670 1760 | |||
| 11.1 | 74.2 | 582 | |||||||
| 12.7 | +0.40 -0.20 | 98.7 | 775 | ||||||
| 15.2 | 140 | 1100 | 1470 1570 1670 1720 1860 1960 | 1320 1410 1500 1550 1670 1760 | |||||
| 15.7 | 150 | 1178 | 1720 1860 | 1550 1670 | |||||
| 17.8 | 191 | 1500 | |||||||
| 21.6 | 285 | 2237 | 1770 | 1590 | |||||
| 1860 | 1670 |
Sirovina
Naša sirovina je visokokarbonska žičana šipka SWRH82B i SWRH77B. Uglavnom kupujemo najbolju žičanu šipku od poznate grupe čelika u Kini.
Proizvodni proces
Sirovine (žica za inspekciju) → Površinska obrada → Prvo izvlačenje → Čelična vrpca (9 puta izvlačenja) → Obrada stabilizacije → Namotavanje protiv rđe → Pakovanje
inspekcija:
Oba kraja zavojnice od jednog kompozita moraju se pregledati kroz test opuštanja naprezanja, test napetosti, hidraulički univerzalni test,
test savijanja i boroskopski test itd.
PC stalci fabrički
Primjena prednapregnutog betona:
PC STRAND se uglavnom koristi kao pomoćna armatura za betonske konstrukcije. npr. mostovi sa dugim rasponima na željeznici i autoputu, konstrukcija mostnih dizalica, višespratna industrijska zgrada itd.
