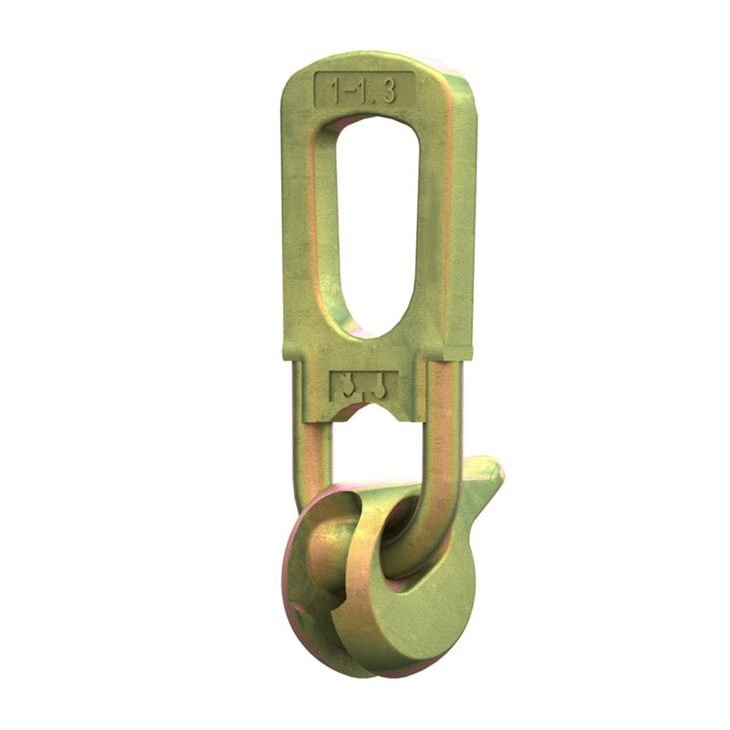

Spojka za podizanje za gotove betonske elemente

Opis kvačila za podizanje

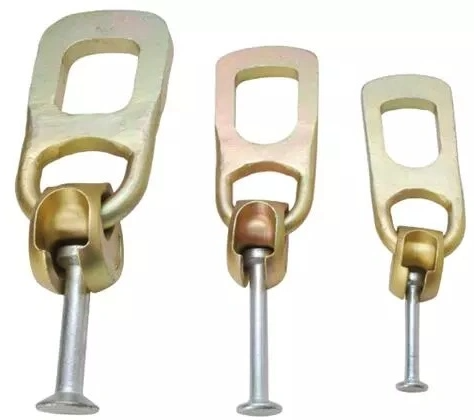

Kvačilo za podizanje ima okruglo glavno tijelo sa izbočenom polugom i žicom visoke čvrstoće. Glavno tijelo ima "T" utor koji zahvaća glavu sidra. Kombinovane mogućnosti rotacije glavnog tijela i graničnika omogućavaju podizanje, okretanje, naginjanje i/ili rotiranje montažne ploče dok je pod opterećenjem.

Spojnice za dizanje koriste se za podizanje i rukovanje čelnim sidrima. Kvačilo za podizanje je proizvedeno od visoko legiranog čelika i testirano u skladu sa sigurnosnim faktorima 3 puta većim od radnog opterećenja. Konstrukcija osigurava samoblokiranje kvačila pri primjeni sila prema gore, osigurava čvrstu i sigurnu vezu sa sidrom za podizanje sferične glave. Dozvoljena opterećenja za pojedinačne slučajeve mogu se uzeti iz tabela u sljedećoj tabeli. Uvek se moraju poštovati propisi o sprečavanju nezgoda u zemlji u kojoj se koriste, posebno oni za upotrebu dizalica i opreme za dizanje.

Podizno kvačilo je uređaj za podizanje teških tereta za grupe tereta od 1.3-32.0 tone kao standard. Spojnice za podizanje su projektovane i proizvedene u skladu sa Direktivom o mašinama EU 2006/42/EC i VDI/BV-BS 6205. Spojnice za podizanje ispunjavaju zahteve za bezbedno podizanje i rukovanje betonskim elementima.

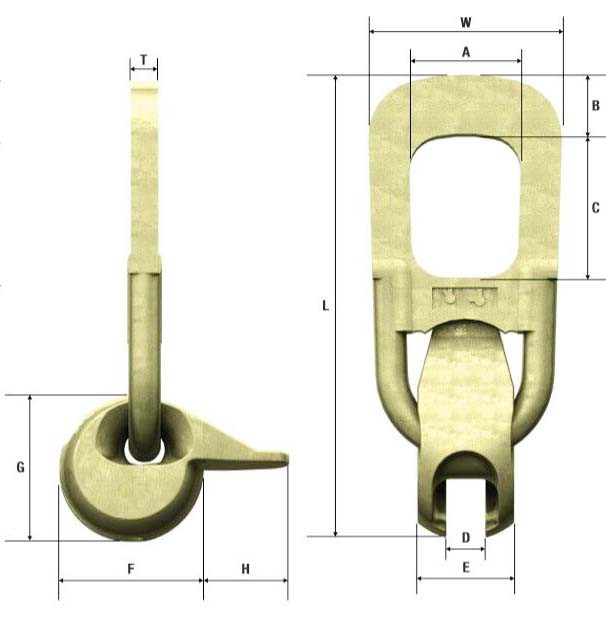

Specifikacija kvačila za podizanje

Primjena Lifting Clutch

Spojnica za dizanje je napravljena za primarnu primjenu dizanja prefabrikovanih betonskih komponenti.

Pakovanje

Za male veličine pakovane u vreće, a zatim u kutiju od šperploče, za velike veličine će se pakirati direktno u kutije od šperploče.
Ispitivanje zatezanja:

Sav proizvodni proces u skladu sa standardom ISO9001, izvršićemo ispitivanje zatezanja unutar proizvodnog procesa kao QCM i izvršiti inspekciju dimenzija,ispitivanje zatezanja prije isporuke i izdavanje EATHU-ovog izvještaja za našeg klijenta.

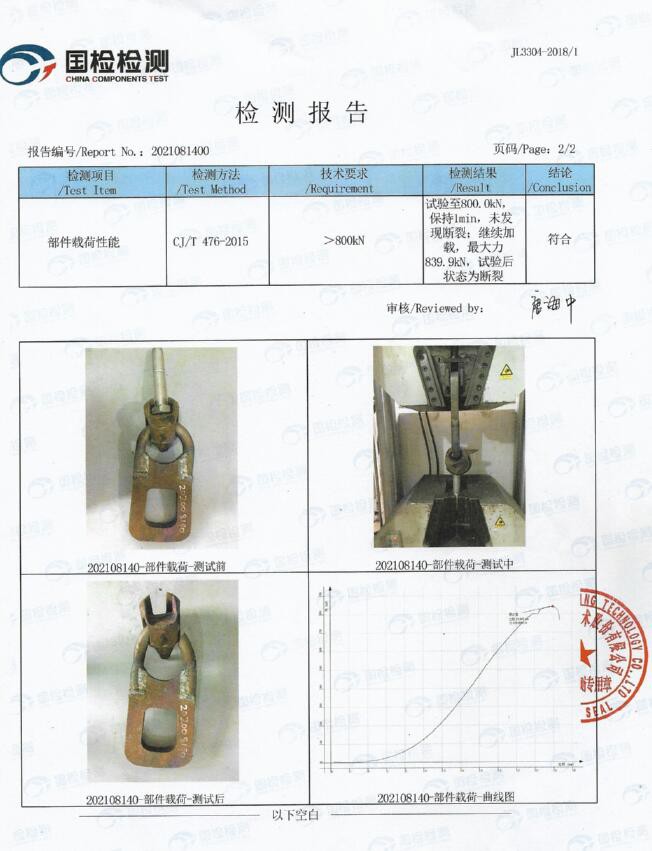

Izvještaj o ispitivanju

Pregled prije upotrebe

Provjera udica prije upotrebe trebala bi obuhvatiti sljedeće:

1. WLL treba biti jasno označen.

2. Sigurnosna brava treba da bude na svom mestu i da ispravno funkcioniše.

3. Udicu treba provjeriti na bilo kakvo izobličenje, pucanje i pretjerano trošenje ili koroziju.

NAPOMENA: Habanje na nosivoj površini kuke ne bi trebalo da prelazi 8 procenata nominalne dimenzije.

4. Provjerite da li je otvor kuke unutar parametara proizvođača. Ako je udica previše otvorena, to je znak da je bila puna ili preopterećena.

5. Pokretne dijelove kao što su bregovi za otpuštanje treba provjeriti da li se slobodno kreću.

6. Ako je kuka okretna kuka sa kugličnim ležajem, provjerite da li se kuka slobodno okreće i da ležaj ne proizvodi neobične zvukove.

Neuobičajeni zvukovi često su znak zamora ležaja ili kvara ležaja.

7. Ako kuka ima navojnu mašinsku dršku, uvjerite se da je navoj u dobrom stanju i da se matica slobodno okreće na navoju
